本实用新型专利（授权公告号CN 215073266 U）提供了一种钣金件支撑结构及机架装置，旨在解决现有技术中钣金机架在加工和使用过程中易变形、精度不稳定的问题。下面我将基于文档资料，从技术领域、结构组成、工作原理、优点及附图说明等方面进行详细解析。
本专利涉及钣金机架领域，特别是一种用于电气设备机架的钣金件支撑结构。传统钣金机架通过弯折加工形成预设结构，但弯折精度不稳定，且弯折位置易受外力变形，影响机架质量和使用寿命。本专利通过引入支撑加固组件，提高了钣金架的稳定性和加工精度。
钣金件支撑结构主要包括钣金架和支撑加固组件两部分。
钣金架：由相互连接的第一架板和第二架板组成，两者为一体成型结构（即通过一块板体弯折而成），第一架板与第二架板的板面夹角小于180度。这种设计常见于机架的角落或加强部位，用于提升整体刚性。
支撑加固组件：包括支撑件、第一连接件和第二连接件，用于加固第一架板和第二架板的连接处，防止变形。

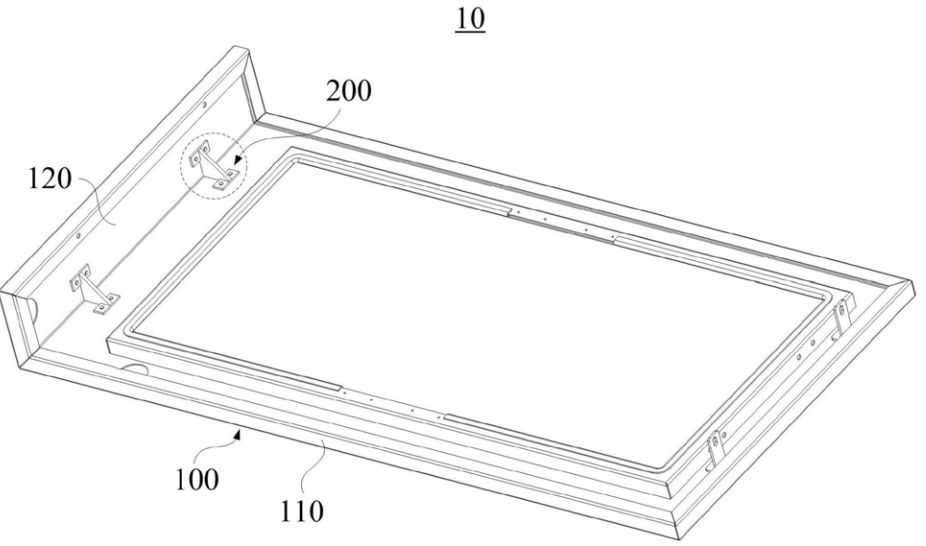

文档中的图1展示了该结构的整体示意图，从图中可以清晰看到钣金架与支撑加固组件的相对位置和基本构型：
支撑加固组件是本实用新型的核心，其具体构成和工作原理如下：
支撑件：由支撑主体、第一支撑部和第二支撑部组成。支撑主体分别与第一支撑部和第二支撑部连接，优选为一体成型结构（如横截面为等腰三角形），以增强稳定性。第一支撑部与第一架板抵接，第二支撑部与第二架板抵接，起到物理支撑作用。
连接方式：
第一连接件分别与第一支撑部及第一架板连接，第二连接件分别与第二支撑部及第二架板连接。
连接可通过螺纹紧固件实现：第一连接件和第二连接件开设通孔，第一架板和第二架板开设螺纹孔（优选螺纹盲孔），螺纹紧固件穿通孔后与螺纹孔配合。
替代方案包括焊接连接，例如第一支撑部与第一架板焊接，或第一连接件与第一架板焊接，以提升强度。
为方便定位，第一架板和第二架板可开设定位槽（第一定位槽和第二定位槽），用于放置连接件。

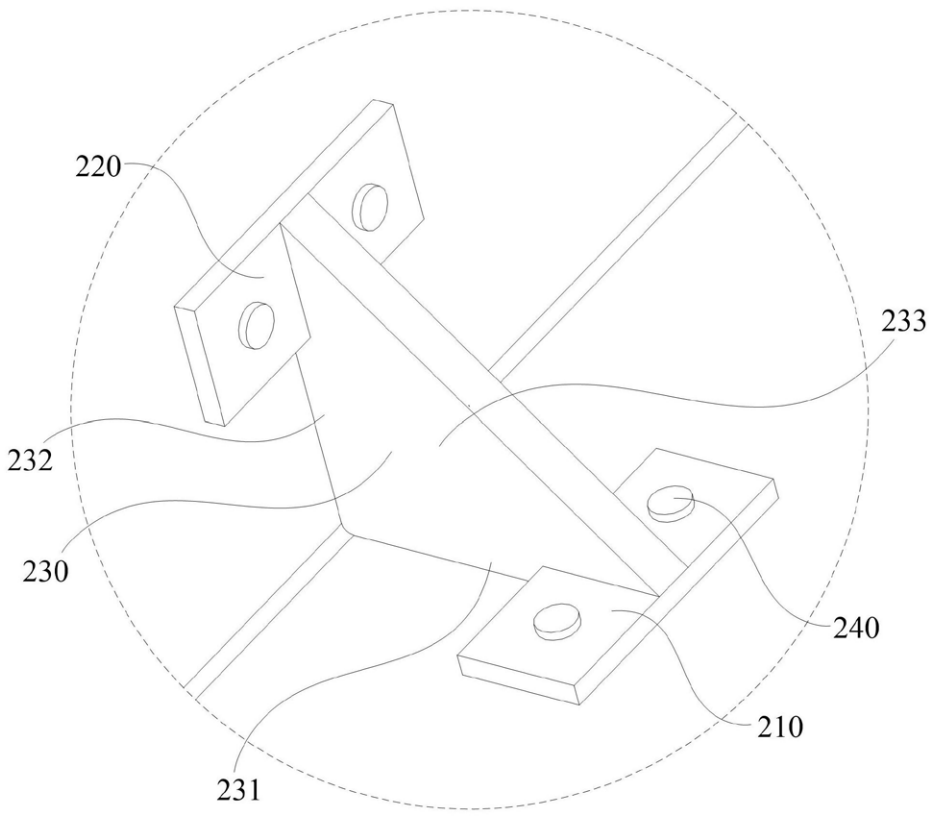

图2提供了支撑加固组件的局部放大图，重点展示了支撑件与架板的连接细节，如抵接点和螺纹紧固方式：
工作原理：
当钣金架受外力使第一架板与第二架板夹角减小时，支撑件通过抵接作用提供支撑力，阻止变形。
当夹角有增大趋势时，通过连接件（如螺纹紧固或焊接）的拉紧作用，维持角度稳定。
在钣金加工后，支撑加固组件还能矫正弯折角度，使其达到预设值，提高加工质量。
关键优点：
抗变形能力强：双向（收缩和扩张）防护，提升机架耐久性。
加工精度高：支撑组件在加工阶段起到矫正作用。
结构灵活：支持螺纹连接、焊接等多种方式，适应不同工艺需求。
安装便捷：定位槽设计简化了组装流程。
本专利的钣金件支撑结构可广泛应用于机架装置中，如电气控制设备机柜、服务器机架等。通过集成该结构，机架在防水、防尘、防电磁干扰等防护性能上得到增强，同时降低了因变形导致的故障风险。
本实用新型通过创新性的支撑加固组件，有效解决了钣金机架加工和使用中的变形问题，提升了结构稳定性和精度。文档中的附图直观展示了设计细节，便于理解和实施。该专利对于高可靠性机架装置的开发具有重要参考价值。
