一种电池钣金外壳防水结构解析

根据您提供的实用新型专利文档（CN 213636160 U），我将对“一种电池钣金外壳防水结构”进行详细解析。该专利旨在解决现有电池钣金外壳防水性能不足的问题，通过改进结构设计实现高效密封。以下解析基于文档内容，包括结构组成、工作原理和关键特征，并嵌入相关图片以增强理解。

一、专利背景与目的

现有电池钣金外壳通常采用上盖和下盖简单扣合结构，存在装配间隙大、易渗水等缺陷。本专利通过引入胶槽支架和密封圈等组件，消除间隙，提升防水效果。专利于2021年7月6日授权，由江西迪比科股份有限公司发明。

二、防水结构核心组件解析

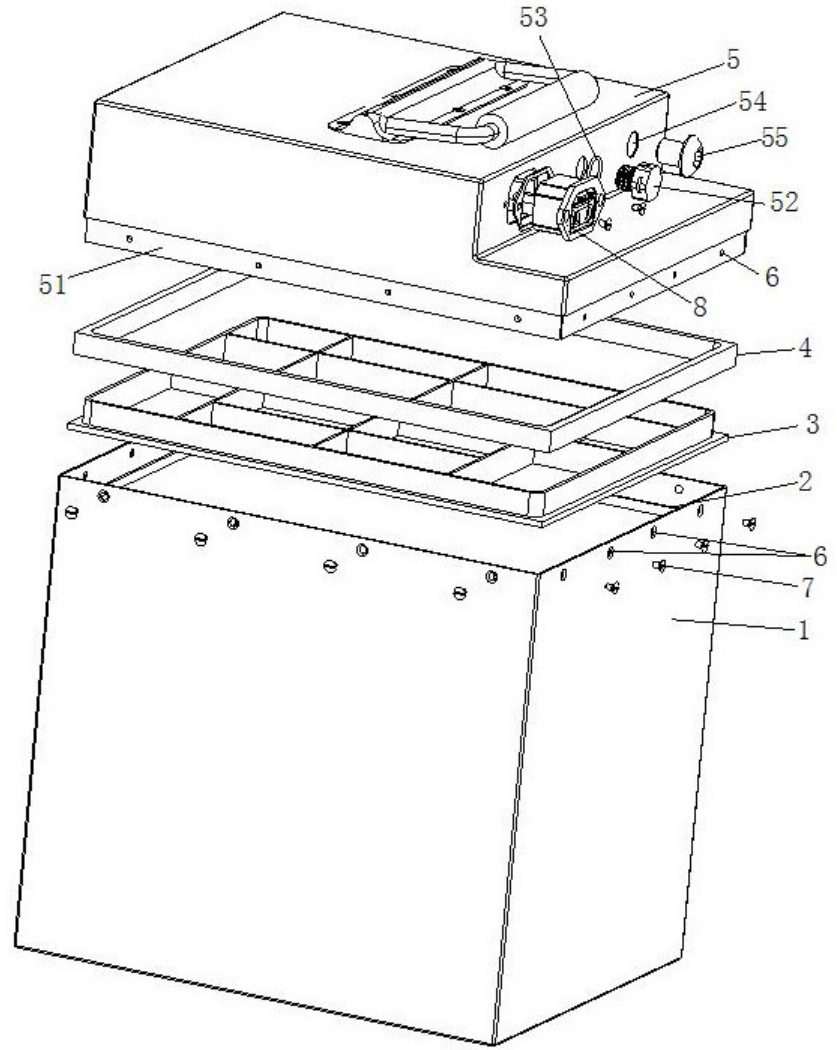

该防水结构主要由底壳、上壳、胶槽支架、密封圈等部分组成。下面结合文档图示逐一解析。

1. 底壳与支撑台阶

• 底壳（1）：作为外壳基础，内壁上设有支撑台阶（2）。支撑台阶由1.5mm厚钣金焊接而成，用于承托胶槽支架。

• 支撑台阶的作用：提供安装基准，确保胶槽支架稳定定位。

2. 胶槽支架

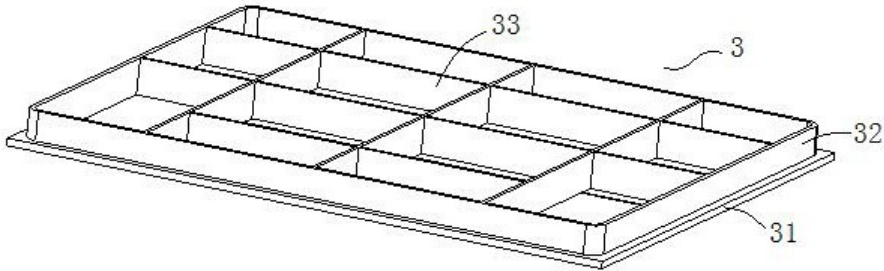

胶槽支架（3）是专利的关键创新点，作为独立件方便安装。它包括：

• 环形支撑凸缘（31）：底部凸缘，直接搁置在支撑台阶上。

• 支撑边框（32）：与环形支撑凸缘一体成型，内侧带有加强筋（33）以增强结构强度。

• 胶槽形成：支撑边框与底壳内壁之间形成环形胶槽，用于容纳密封圈。

3. 密封圈与上壳组件

• 密封圈（4）：安装在胶槽内，采用弹性材料，受压后填充间隙。

• 上壳（5）：扣合在底壳顶部，底部带有环形压紧板（51），与上壳一体成型。上壳与底壳扣合后，环形压紧板伸入胶槽压紧密封圈，实现密封。

• 固定方式：环形压紧板和底壳周面设有定位孔（6），通过螺栓（7）锁紧固定。

4. 整体组装与截面示意

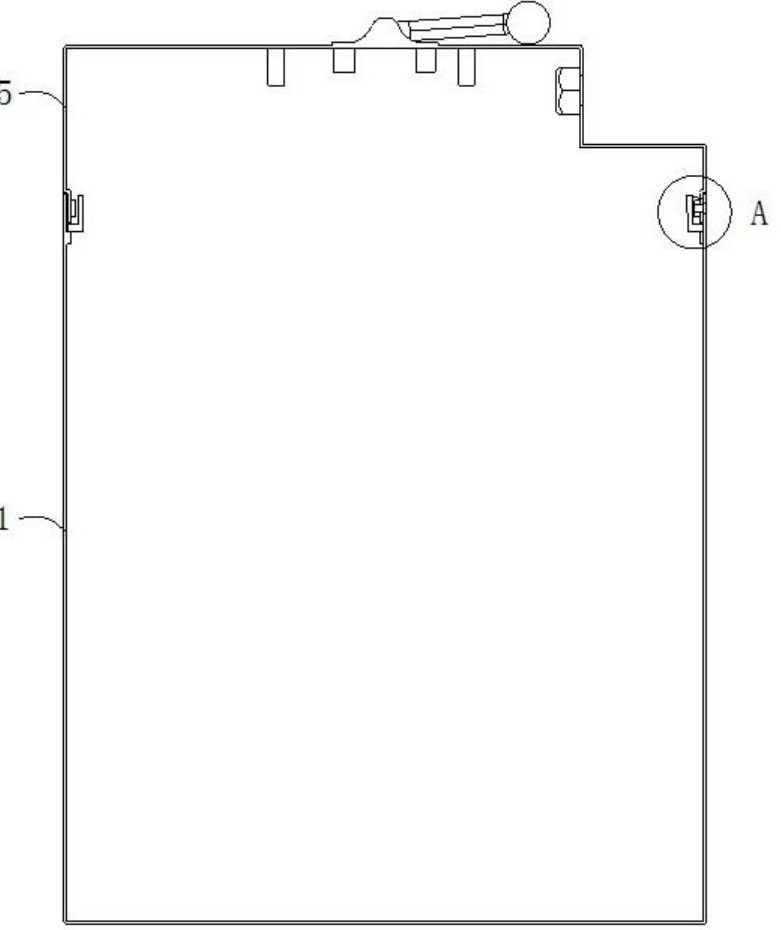

组装时，胶槽支架先安装在支撑台阶上，然后放入密封圈，最后上壳扣合压紧。文档中的截面图清晰展示了各组件关系。

三、工作原理与防水机制

防水核心在于“压紧密封”：上壳扣合后，环形压紧板深入胶槽，压缩密封圈，使其变形填充底壳与上壳之间的所有间隙。这消除了传统结构的缝隙，防止水分渗透。同时，胶槽支架作为独立件，简化了组装流程，提升效率。

四、附加特征与优点

• 透气阀（52）：上壳设有透气阀，连接处安装O型密封圈（53），用于散热和平衡内外压差，避免水汽凝结。

• 密封测试孔位（54）：便于安装堵头（55）后进行密封性检测，确保质量。

• 连接器（8）：外置连接器采用硅胶垫和螺丝固定，用于充电/放电接口，增强实用性。

• 优点总结：结构简单、组装便捷、密封可靠，同时兼顾透气散热，适用于户外电池应用。

五、总结

本专利通过胶槽支架和密封圈的创新设计，有效提升了电池钣金外壳的防水性能。结构合理，易于工业化生产。如果您需要进一步细节（如材料规格或测试数据），建议参考专利全文。
